Ya no sólo es Camisea (lote 88) o Gran Camisea (Lote 88 + Lote 56), Repsol no sólo ha encontrado gas natural y condensados cerca de Camisea sino que está en el proceso de ponerlos en valor.
Veamos:
En el 2003, se aprobó (D. S. 043-2003-EM) la conformación y extensión del Lote 57, adjudicándolo a PERUPETRO S.A., y declarándolo materia de suscripción de contrato. En ese mismo D.S. se aprueba el Contrato de Licencia para la Exploración y Explotación de Hidrocarburos en el Lote 57, entre Perupetro S.A, Repsol Exploración Perú S.A., Sucursal del Perú y Burlington Resources Perú Limited, Sucursal Peruana, siendo esta última sucedida por la empresa Petrobrás Energía Perú S.A.
En noviembre 2009, REPSOL notificó a PERUPETRO su decisión de declarar como Descubrimiento Comercial la zona sur del campo Kinteroni conforme a la Cláusula 4.8 del Contrato.
Después Repsol decidió ejecutar el Proyecto de Desarrollo del Área Sur del Campo Kinteroni contempalndomuna producción de hasta hasta 178 MMSCFD, además de condnesados los que serán enviados hasta la Planta Malvinas, para su procesamiento final.
ESQUEMA INTEGRAL DE DESARROLLO DEL ÁREA SUR DEL CAMPO KINTERONI
Consiste en el transporte de flujo multifásico (gas/líquido) por medio de tres líneas de flujo que comienzan en la la plataforma de producción del campo Kinteroni, para ser medido y transportarlo mediante una línea de flujo de 14.5 km con diámetro de 16”, hasta las facilidades de la Locación Nuevo Mundo (Tramo I), en donde se prevé unas facilidades futuras de compresión.
El flujo que viene de Kinteroni, se le suma el flujo proveniente de Mipaya; este flujo total (suma: Kinteroni + Mipaya) será transportado, a través de una línea de flujo existente de 42 km de longitud y 18 pulgadas de diámetro perteneciente al Consorcio Camisea, hasta la Locación Pagoreni A,
desde donde saldrán por líneas de conducción de gas existentes de 18” y 20” (líneas existentes, del Consorcio Camisea), una corriente equivalente al flujo que ingresó en Nuevo Mundo proveniente de Mipaya, mientras que el flujo que viene de Kinteroni será transportado por una línea
de flujo a construirse de 22.2 km con diámetro de 16”, hasta la entrada de la planta criogénica Malvinas (tramo II), donde finaliza el transporte.
Se prevé la declinación del campo (disminución de la presión original), por lo que en su momento el gas tendrá que comprimirse mediante una estación compresora a instalarse en la Locación Nuevo Mundo, con el objeto que éste pueda llegar a Pagoreni y a la Planta Malvinas. También se considera a futuro el montaje de un loop en el tramo I Kinteroni 1 - Nuevo Mundo con un diámetro a determinarse a futuro.

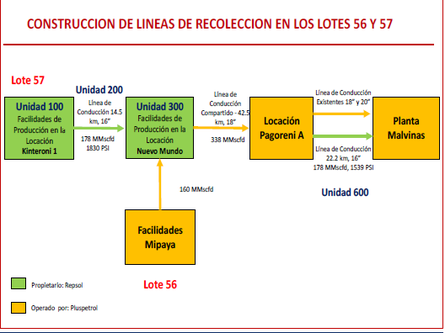

Diagrama de Bloques del Proyecto.
Veamos:
En el 2003, se aprobó (D. S. 043-2003-EM) la conformación y extensión del Lote 57, adjudicándolo a PERUPETRO S.A., y declarándolo materia de suscripción de contrato. En ese mismo D.S. se aprueba el Contrato de Licencia para la Exploración y Explotación de Hidrocarburos en el Lote 57, entre Perupetro S.A, Repsol Exploración Perú S.A., Sucursal del Perú y Burlington Resources Perú Limited, Sucursal Peruana, siendo esta última sucedida por la empresa Petrobrás Energía Perú S.A.
En noviembre 2009, REPSOL notificó a PERUPETRO su decisión de declarar como Descubrimiento Comercial la zona sur del campo Kinteroni conforme a la Cláusula 4.8 del Contrato.
Después Repsol decidió ejecutar el Proyecto de Desarrollo del Área Sur del Campo Kinteroni contempalndomuna producción de hasta hasta 178 MMSCFD, además de condnesados los que serán enviados hasta la Planta Malvinas, para su procesamiento final.
ESQUEMA INTEGRAL DE DESARROLLO DEL ÁREA SUR DEL CAMPO KINTERONI
Consiste en el transporte de flujo multifásico (gas/líquido) por medio de tres líneas de flujo que comienzan en la la plataforma de producción del campo Kinteroni, para ser medido y transportarlo mediante una línea de flujo de 14.5 km con diámetro de 16”, hasta las facilidades de la Locación Nuevo Mundo (Tramo I), en donde se prevé unas facilidades futuras de compresión.
El flujo que viene de Kinteroni, se le suma el flujo proveniente de Mipaya; este flujo total (suma: Kinteroni + Mipaya) será transportado, a través de una línea de flujo existente de 42 km de longitud y 18 pulgadas de diámetro perteneciente al Consorcio Camisea, hasta la Locación Pagoreni A,
desde donde saldrán por líneas de conducción de gas existentes de 18” y 20” (líneas existentes, del Consorcio Camisea), una corriente equivalente al flujo que ingresó en Nuevo Mundo proveniente de Mipaya, mientras que el flujo que viene de Kinteroni será transportado por una línea
de flujo a construirse de 22.2 km con diámetro de 16”, hasta la entrada de la planta criogénica Malvinas (tramo II), donde finaliza el transporte.
Se prevé la declinación del campo (disminución de la presión original), por lo que en su momento el gas tendrá que comprimirse mediante una estación compresora a instalarse en la Locación Nuevo Mundo, con el objeto que éste pueda llegar a Pagoreni y a la Planta Malvinas. También se considera a futuro el montaje de un loop en el tramo I Kinteroni 1 - Nuevo Mundo con un diámetro a determinarse a futuro.
Diagrama de Bloques del Proyecto.
Se describen a continuación las diversas faciliades del Proyecto:
UNIDAD 100: (Facilidades de producción en la Locación Kinteroni 1).- Se busca tener un sistema de recolección de
gas de los pozos productores del campo Kinteroni.
UNIDAD 200 (Línea de Conducción Kinteroni 1 – Nuevo Mundo).- Se seleccionó una ruta para la la línea de conducción Kinteroni 1-Nuevo Mundo.
UNIDAD 300 (Facilidades de Producción en Nuevo Mundo).- La Locación Nuevo Mundo, será el centro de las
peraciones del Proyecto Kinteroni, incluirá: Sala de control, sala de PLCs2, centro de control de motores, taller de mantenimiento, almacén, laboratorio y demás equipamiento necesario. Estas Unidades serán ejectutadas por Repsol.
UNIDAD 400 (Estación Compresora).- A futuro se prevé la implementación de una estación compresora a instalarse en Nuevo Mundo. Será ejecutado por Repsol.
UNIDAD 600 (Línea de conducción Pagoreni A – Malvinas).- Camisea (Pluspetrol) cuenta con la Locación de producción de Pagoreni A para tres (3) pozos de gas. REPSOL contará en la Locación Pagoreni A únicamente con una Trampa Lanzadora
que se encargará de enviar los diferentes tipos de chanchos (raspatubos) a través de la tubería de 22.2 km que se va a construir entre Pagoreni A y Malvinas. La línea de conducción termina con una trampa receptora en Malvinas. La línea de conducción de Pagoreni A a Malvinas será construida por Repsol y operada por Pluspetrol.La ruta seleccionada de será ejecutado por Repsol. .}

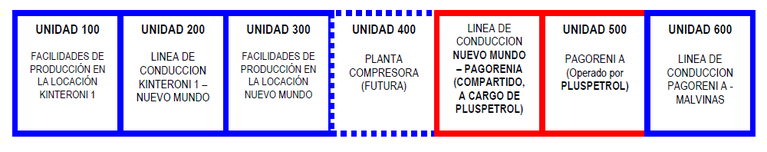

Se muestra a continuación ele squema de todo el Proyecto
UNIDAD 100: (Facilidades de producción en la Locación Kinteroni 1).- Se busca tener un sistema de recolección de
gas de los pozos productores del campo Kinteroni.
UNIDAD 200 (Línea de Conducción Kinteroni 1 – Nuevo Mundo).- Se seleccionó una ruta para la la línea de conducción Kinteroni 1-Nuevo Mundo.
UNIDAD 300 (Facilidades de Producción en Nuevo Mundo).- La Locación Nuevo Mundo, será el centro de las
peraciones del Proyecto Kinteroni, incluirá: Sala de control, sala de PLCs2, centro de control de motores, taller de mantenimiento, almacén, laboratorio y demás equipamiento necesario. Estas Unidades serán ejectutadas por Repsol.
UNIDAD 400 (Estación Compresora).- A futuro se prevé la implementación de una estación compresora a instalarse en Nuevo Mundo. Será ejecutado por Repsol.
UNIDAD 600 (Línea de conducción Pagoreni A – Malvinas).- Camisea (Pluspetrol) cuenta con la Locación de producción de Pagoreni A para tres (3) pozos de gas. REPSOL contará en la Locación Pagoreni A únicamente con una Trampa Lanzadora
que se encargará de enviar los diferentes tipos de chanchos (raspatubos) a través de la tubería de 22.2 km que se va a construir entre Pagoreni A y Malvinas. La línea de conducción termina con una trampa receptora en Malvinas. La línea de conducción de Pagoreni A a Malvinas será construida por Repsol y operada por Pluspetrol.La ruta seleccionada de será ejecutado por Repsol. .}
Se muestra a continuación ele squema de todo el Proyecto
Se planteó un Esquema Integral entre Repsol y el Consorcio Camisea (Camisea), incluyéndose los proyectos de Camisea con el desarrollo del campo Mipaya del Lote 56 y Repsol con el desarrollo del campo Kinteroni Sur del Lote 57.
Se acordó que el Tramo de tubería compartido para transporte de gas húmedo entre la Locación Nuevo Mundo y la Locación Pagoreni A será con tubería de 18” y se utilizará para el transporte de la producción de la Locación Kinteroni 1 (Lote 57, Repsol) y Mipaya (Lote 56, Camisea) y el tramo será ejecutado por el Consorcio Camisea.
Las facilidades de producción en la Locación Pagoreni A, necesarias para el proyecto integral, serán ejecutadas por el Consorcio Camisea teniendo como Operador a Pluspetrol.
El procesamiento de la producción de hidrocarburos de Kinteroni Sur (Lote 57, Repsol) se realizará en la planta Malvinas (Lote 58, con operador Pluspetrol). Mediante el pago de una tarifa se separará gas natural y líquidos de gas natural (condensados), para luego ser transportados a través de las facilidades de la empresa Transportadora de Gas del Perú (TGP).
La Base Logística Nuevo Mundo, en Lote 56, esta operada por Repsol y se encuentra a servicio de Pluspetrol para el almacenamiento temporal de sus equipos y maquinarias a ser empleados en Mipaya.
El Proyecto de Desarrollo del Área Sur del Campo Kinteroni, (Repsol) contempla una Línea de Conducción parael Tramo I (Unidad 200) y el Tramo II (Unidad 600), así como sus correspondientes Facilidades de Producción en las Locaciones
Kinteroni 1 (Unidad 100) y en Nuevo Mundo (Unidad 300), según:
UNIDAD 100: Facilidades de Producción en la Locación Kinteroni 1 .- Esta Facilidades permitirá que se transporte
178 MMSCFD de gas húmedo durante los primeros 10 años. El gas húmedo (gas saturado en agua, con condensado y agua libre) provendrá de tres pozos de una plataforma tipo cluster.
La producción será enviada a las instalaciones de la Locación Nuevo Mundo, a través de una única tubería multifásica de 16” de diámetro; en esta locación se juntará con la producción de Mipaya (Camisea) y será transportado en forma conjunta a través de una tubería de 18” hasta la Locación Pagoreni A.
Para generar energía eléctrica requerida en la Locación Kinteroni 1, habrá dos (2) generadores de gas y un (1) generador diesel de emergencia. Se contará con dos (2) compresores neumáticos (aire), los cuales alimentarán con aire seco a los sistemas de instrumentación en campo. El control y operación de los pozos se realizará a distancia desde la Locación Nuevo Mundo
mediante un sistema de control SCADA5 (registro de datos y control de supervisión) y DCS (sistema de control distribuido).
UNIDAD 200: Línea de Conducción Kinteroni 1 - Nuevo Mundo de 14.5 km (Diámetro 16”) y UNIDAD 600: Línea de Conducción Pagoreni A - Malvinas de 22.2 km (Diámetro 16”). Se prevé el sistema de recolección de gas desde los pozos de producción de la Locación Kinteroni 1 hasta la Locación Nuevo Mundo (Unidad 200) y de la Locación Pagoreni A hasta Malvinas (Unidad
600). Las líneas de conducción tienen una longitud aproximada de 14.5 km y 22.2 km para el primer y segundo tramo respectivamente y serán construidas de acero al carbono.
Se estableció que el diámetro de tubería más conveniente para la línea de conducción, del Tramo I: Kinteroni 1 – Nuevo Mundo y del Tramo II: Pagoreni A – Malvinas, es de 16”; debido a que presenta resultados adecuados con la presión requerida, la velocidad de gas, la acumulación de líquidos (Hold up) y la transferencia de calor con los alrededores. Estas líneas de conducción de gas estarán recubiertas con un sistema Tricapa Polietileno PE), enterradas a una profundidad promedio de 1.2 metros (al lomo superior) y operarán a una temperatura promedio de 120°F (49°C).
Las Líneas de Conducción cumplirán con las siguientes especificaciones técnicas: Servicio Gas húmedo; Vida útil (años): 20; Caudal Máximo (MMSCFD): 178; - Presión de línea de gas de Captación desde Kinteroni (psig): 2,000 +/- 150; Presión en Nuevo Mundo (psig): 1,850 +/- 150; Presión de línea de gas de captación en Malvinas (psig): 1,300 +/- 150; Presión en la Planta de Gas (psig): 1,320; Presión en el Tramo I: 1,830 psi; Presión en el Tramo II: 1,539 psi; Temperatura en pozo (°F): 180; Temperatura en los grupos o clúster (°F): 130; Temperatura en la Planta de Gas de Malvinas (°F): 110. El gas y condensados tienen la composición mostrada luego

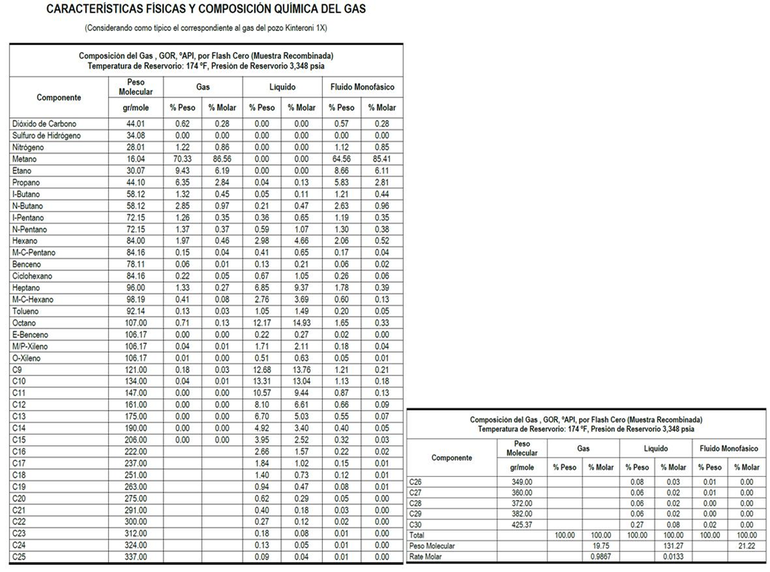

- UNIDAD 300: Facilidades de Producción en la Locación Nuevo Mundo.- Las Facilidades de Producción se instalarán en la locación Nuevo Mundo y constituyen una estación de paso. En esta locación se junta la producción de Kinteroni con la producción de Mipaya (Camisea) y es transportado en forma conjunta a través de una tubería de 18” hasta Pagoreni A. En
la Locación Nuevo Mundo se contará con instalaciones industriales similares a las de Kinteroni (Unidad 100), con excepción a los pozos de producción y el separador de pruebas.
Para generar energía requerida en Nuevo Mundo, habrá dos (2) generadores de gas y un (1) generador diesel de emergencia; el gas combustible se sacará de la corriente de proceso principal y pasará por un sistema de gas combustible previo a la utilización del mismo. Se contará con dos (2) compresores de aire, los cuales alimentarán con aire seco a los sistemas de instrumentación en campo. La Sala de Control, permitirá el control y monitoreo de los parámetros operativos tanto de la locación
Kinteroni 1 como de Nuevo Mundo.
Se acordó que el Tramo de tubería compartido para transporte de gas húmedo entre la Locación Nuevo Mundo y la Locación Pagoreni A será con tubería de 18” y se utilizará para el transporte de la producción de la Locación Kinteroni 1 (Lote 57, Repsol) y Mipaya (Lote 56, Camisea) y el tramo será ejecutado por el Consorcio Camisea.
Las facilidades de producción en la Locación Pagoreni A, necesarias para el proyecto integral, serán ejecutadas por el Consorcio Camisea teniendo como Operador a Pluspetrol.
El procesamiento de la producción de hidrocarburos de Kinteroni Sur (Lote 57, Repsol) se realizará en la planta Malvinas (Lote 58, con operador Pluspetrol). Mediante el pago de una tarifa se separará gas natural y líquidos de gas natural (condensados), para luego ser transportados a través de las facilidades de la empresa Transportadora de Gas del Perú (TGP).
La Base Logística Nuevo Mundo, en Lote 56, esta operada por Repsol y se encuentra a servicio de Pluspetrol para el almacenamiento temporal de sus equipos y maquinarias a ser empleados en Mipaya.
El Proyecto de Desarrollo del Área Sur del Campo Kinteroni, (Repsol) contempla una Línea de Conducción parael Tramo I (Unidad 200) y el Tramo II (Unidad 600), así como sus correspondientes Facilidades de Producción en las Locaciones
Kinteroni 1 (Unidad 100) y en Nuevo Mundo (Unidad 300), según:
UNIDAD 100: Facilidades de Producción en la Locación Kinteroni 1 .- Esta Facilidades permitirá que se transporte
178 MMSCFD de gas húmedo durante los primeros 10 años. El gas húmedo (gas saturado en agua, con condensado y agua libre) provendrá de tres pozos de una plataforma tipo cluster.
La producción será enviada a las instalaciones de la Locación Nuevo Mundo, a través de una única tubería multifásica de 16” de diámetro; en esta locación se juntará con la producción de Mipaya (Camisea) y será transportado en forma conjunta a través de una tubería de 18” hasta la Locación Pagoreni A.
Para generar energía eléctrica requerida en la Locación Kinteroni 1, habrá dos (2) generadores de gas y un (1) generador diesel de emergencia. Se contará con dos (2) compresores neumáticos (aire), los cuales alimentarán con aire seco a los sistemas de instrumentación en campo. El control y operación de los pozos se realizará a distancia desde la Locación Nuevo Mundo
mediante un sistema de control SCADA5 (registro de datos y control de supervisión) y DCS (sistema de control distribuido).
UNIDAD 200: Línea de Conducción Kinteroni 1 - Nuevo Mundo de 14.5 km (Diámetro 16”) y UNIDAD 600: Línea de Conducción Pagoreni A - Malvinas de 22.2 km (Diámetro 16”). Se prevé el sistema de recolección de gas desde los pozos de producción de la Locación Kinteroni 1 hasta la Locación Nuevo Mundo (Unidad 200) y de la Locación Pagoreni A hasta Malvinas (Unidad
600). Las líneas de conducción tienen una longitud aproximada de 14.5 km y 22.2 km para el primer y segundo tramo respectivamente y serán construidas de acero al carbono.
Se estableció que el diámetro de tubería más conveniente para la línea de conducción, del Tramo I: Kinteroni 1 – Nuevo Mundo y del Tramo II: Pagoreni A – Malvinas, es de 16”; debido a que presenta resultados adecuados con la presión requerida, la velocidad de gas, la acumulación de líquidos (Hold up) y la transferencia de calor con los alrededores. Estas líneas de conducción de gas estarán recubiertas con un sistema Tricapa Polietileno PE), enterradas a una profundidad promedio de 1.2 metros (al lomo superior) y operarán a una temperatura promedio de 120°F (49°C).
Las Líneas de Conducción cumplirán con las siguientes especificaciones técnicas: Servicio Gas húmedo; Vida útil (años): 20; Caudal Máximo (MMSCFD): 178; - Presión de línea de gas de Captación desde Kinteroni (psig): 2,000 +/- 150; Presión en Nuevo Mundo (psig): 1,850 +/- 150; Presión de línea de gas de captación en Malvinas (psig): 1,300 +/- 150; Presión en la Planta de Gas (psig): 1,320; Presión en el Tramo I: 1,830 psi; Presión en el Tramo II: 1,539 psi; Temperatura en pozo (°F): 180; Temperatura en los grupos o clúster (°F): 130; Temperatura en la Planta de Gas de Malvinas (°F): 110. El gas y condensados tienen la composición mostrada luego
- UNIDAD 300: Facilidades de Producción en la Locación Nuevo Mundo.- Las Facilidades de Producción se instalarán en la locación Nuevo Mundo y constituyen una estación de paso. En esta locación se junta la producción de Kinteroni con la producción de Mipaya (Camisea) y es transportado en forma conjunta a través de una tubería de 18” hasta Pagoreni A. En
la Locación Nuevo Mundo se contará con instalaciones industriales similares a las de Kinteroni (Unidad 100), con excepción a los pozos de producción y el separador de pruebas.
Para generar energía requerida en Nuevo Mundo, habrá dos (2) generadores de gas y un (1) generador diesel de emergencia; el gas combustible se sacará de la corriente de proceso principal y pasará por un sistema de gas combustible previo a la utilización del mismo. Se contará con dos (2) compresores de aire, los cuales alimentarán con aire seco a los sistemas de instrumentación en campo. La Sala de Control, permitirá el control y monitoreo de los parámetros operativos tanto de la locación
Kinteroni 1 como de Nuevo Mundo.
LOTE 57 HOY DIA
En este año 2014, para marzo se tenía que:
Flowline: Mipaya – Pagoreni A:
Cumplimiento del proyecto
Tramo I: Mipaya – Nuevo Mundo 100.00%
Tramo II: Nuevo Mundo – Pagoreni A 100.00%
Jump Over Pagoreni A 100.00%
Cluster Mipaya 100.00%
Cumplimiento general del proyecto 100.00%
El día domingo 23 de marzo del 2014, la empresa Pluspetrol Perú Corporation S.A. inició las maniobras para poner en servicio el tramo Yacimiento Mipaya – Nuevo Mundo – Pagoreni A – Malvinas. A partir de ese día, el yacimiento Mipaya entro en producción.
Flowline: Kinteroni - Malvinas:
Cumplimiento del proyecto
Tramo I: Kinteroni - Nuevo Mundo (U 200) 100.00%
Tramo II: Pagoreni A – Malvinas (U 600) 100.00%
Campamento Base Nuevo Mundo (U 300) 100.00%
Estación Kinteroni (U 100) 100.00%
Cumplimiento general del proyecto 100.00%
El día jueves 27 de marzo del 2014, la empresa REPSOL puso en servicio el tramo Yacimiento Kinteroni – Nuevo Mundo – Pagoreni A – Malvinas entrando el yacimiento Kinteroni en producción.
Finalmente, según lo informado por REPSOL, la Planta Malvinas de Pluspetrol está procesando el gas que proviene del Lote 57 con una producción promedio de 116 MMPCD de gas seco y 8200 Bls/día de LGN esto para abril 2014.

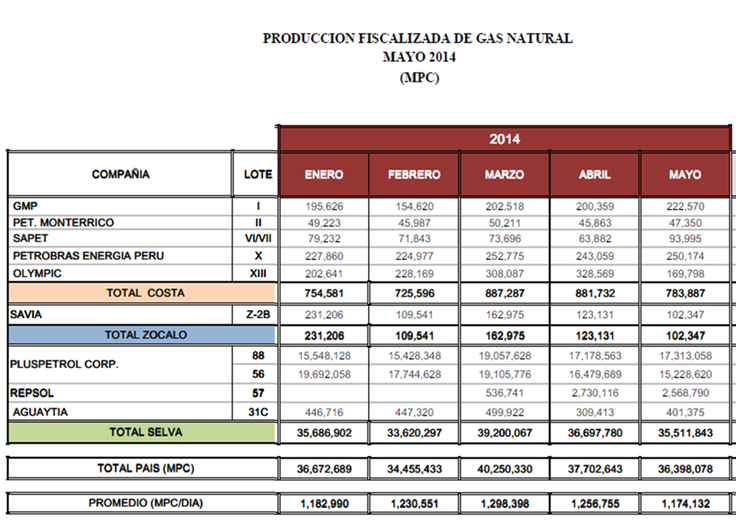

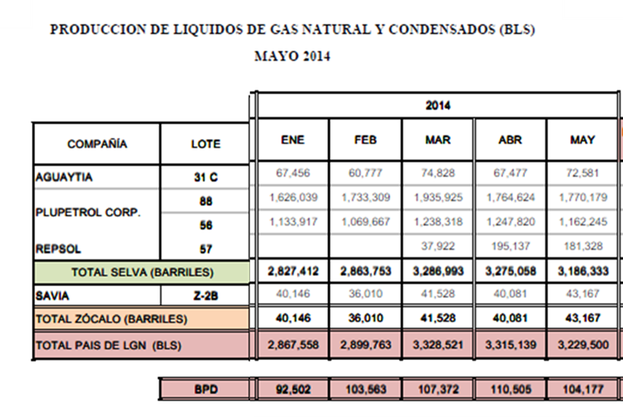

El último reporte oficial de prodcucción de gas y condensados de mayo del 2014 del MEM indica:
En este año 2014, para marzo se tenía que:
Flowline: Mipaya – Pagoreni A:
Cumplimiento del proyecto
Tramo I: Mipaya – Nuevo Mundo 100.00%
Tramo II: Nuevo Mundo – Pagoreni A 100.00%
Jump Over Pagoreni A 100.00%
Cluster Mipaya 100.00%
Cumplimiento general del proyecto 100.00%
El día domingo 23 de marzo del 2014, la empresa Pluspetrol Perú Corporation S.A. inició las maniobras para poner en servicio el tramo Yacimiento Mipaya – Nuevo Mundo – Pagoreni A – Malvinas. A partir de ese día, el yacimiento Mipaya entro en producción.
Flowline: Kinteroni - Malvinas:
Cumplimiento del proyecto
Tramo I: Kinteroni - Nuevo Mundo (U 200) 100.00%
Tramo II: Pagoreni A – Malvinas (U 600) 100.00%
Campamento Base Nuevo Mundo (U 300) 100.00%
Estación Kinteroni (U 100) 100.00%
Cumplimiento general del proyecto 100.00%
El día jueves 27 de marzo del 2014, la empresa REPSOL puso en servicio el tramo Yacimiento Kinteroni – Nuevo Mundo – Pagoreni A – Malvinas entrando el yacimiento Kinteroni en producción.
Finalmente, según lo informado por REPSOL, la Planta Malvinas de Pluspetrol está procesando el gas que proviene del Lote 57 con una producción promedio de 116 MMPCD de gas seco y 8200 Bls/día de LGN esto para abril 2014.
El último reporte oficial de prodcucción de gas y condensados de mayo del 2014 del MEM indica:
