COMPLEJO PETROQUIMICO DEL SUR DE LIMA: UNA ALTERNATIVA VIABLE
Por Jaime Santillana y Julia Salinas de Santillana
(Ing. Químicos (UNI), M.S. in Ch.E. (U - Wisconsin Madison, U - Ilinois Urbana Champaigne)
www.ssecoconsulting.co
I.- INTRODUCCION
En un artículo anterior: El Desarrollo de la Industria Petroquímica en el Perú y el gobierno 2016 – 2021 (leer en http://www.ssecoconsulting.com/el-desarrollo-de-la-industria-petroquimica-en-peru-y-el-gobierno-2016---2021.html) se indicó “se adelanta lo que se denomina el Complejo Petroquímico del Sur de Lima en Melchorita para la petroquímica del Etano y el polo de la industria plástica en Chincha (Ica)”.
De otro lado, la reciente declaración (noviembre 2016) del Gobierno peruano (Ministerio de Energía y Minas) sobre que el futuro del Gasoducto Sur Peruano se definirá en el primer trimestre del 2017 (Leer http://semanaeconomica.com/article/sectores-y-empresas/energia/205844-mem-el-futuro-del-gasoducto-sur-peruano-se-definira-en-el-primer-trimestre-del-2017/?utm_source=boletin&utm_medium=matutino&utm_campaign=2016-11-22&utm_source=planisys&utm_medium=Camp_NewsletterSE&utm_campaign=EnvioNewsletter-22-11-20162016-11-22&utm_content=8), permite un análisis de las posibilidades de un pronto desarrollo de la industria petroquímica del etano en el Perú.
Para ello, primero se analiza la posición del Gobierno peruano respecto al gasoducto del sur y luego se plantea una idea de desarrollo de la petroquímica del etano.
II.- MEM: El futuro del Gasoducto Sur Peruano se definirá en el primer trimestre del 2017.
Semana Económica publicó en noviembre 2016 que el ministro de Energía y Minas, había estimado que en el primer trimestre del próximo año el gobierno definiría el futuro del Gasoducto Sur Peruano (GSP), que incluye dentro de las posibilidades de una nueva licitación del proyecto energético.
“Un hito importante se dará en la segunda quincena de enero, el cual está vinculado con el cierre financiero del contrato de concesión. Dependiendo de qué suceda en ese escenario podemos mirar qué opciones da el contrato. Estimo que en el primer trimestre ya debe haber una mayor claridad sobre el escenario que estamos enfrentando”, manifestó en Canal N.
El gobierno acaba de dejar abierta la posibilidad de realizar una nueva licitación del Gasoducto Sur Peruano luego de que la compra de la participación de Odebrecht en el proyecto por parte del consorcio Sempra-Techint quedara en suspenso ante la decisión del Estado de no eliminar la cláusula anticorrupción del contrato de concesión. Sempra-Techint había condicionado la compra a la eliminación de esa cláusula. El ingreso de nuevos socios en lugar de Odebrecht es clave para conseguir el financiamiento del proyecto.
El ministro ratificó que el gobierno llevará gas natural al sur del país, “y ese compromiso se va a cumplir. Conociendo el escenario final vamos a evaluar todas las opciones que tiene el gobierno para cumplir con ese compromiso. Tomada la decisión vamos a comunicar a la población el porqué de las acciones”, aseveró.
En ese sentido descartó que una de las posibilidades apunte a una participación de Petroperú o de otra acción estatal. “La participación privada va a seguir, y de tomar la decisión de volver a licitar el proyecto se convocará a concurso público, como suele suceder”, afirmó.
Indicó que el consorcio conformado por las empresas Sempra y Techint, que ha condicionado la compra de la participación de Odebrecht en el Gasoducto Sur Peruano a la eliminación de una cláusula anticorrupción del contrato de concesión del proyecto, tiene que tomar una decisión y demostrar que están en capacidad de recibir financiamiento y llevar a cabo el proyecto.
“Si llegan a un acuerdo, la parte privada comunicará su decisión al gobierno y éste actuará bajo ese escenario pero -reitero- cumpliremos con el objetivo de llevar gas al sur”, aseveró”.
III.- SEPARACION DE ETANO EN LAS PLANTAS DE PROCESAMIENTO DE GAS NATURAL
El gas del Gran Camisea es enviado a Camisea donde se separan loa líquidos de gas natural (Propano y más pesados) del gas seco metano y etano. En la actualidad el etano no es parte de los líquidos del gas natural.
Como se describe en el libro de gas natural de los autores del presente artículo “Pluspetrol ha ampliado la Planta de las Malvinas y procesa más 1,5000 millones de pies cúbicos estándar por día tanto para consumo interno como para la Exportación de LNG.
Esta planta está procesando 1,500 millones de pies cúbicos estándar por día de gas natural. El punto importante es que ya hay un tratamiento y posible extracción de etano a una corriente muy importante de gas natural. Esto se traducirá en un incremento futuro en la producción de líquidos del gas natural con el Lote 58 de CPNC”.
…El Perú, ya tiene una capacidad de procesamiento de gas que le permitiría extraer etano para hacer la denominada petroquímica de las poliolefinas.
Los proyectos más complejos y costosos, y que por lo tanto tomarán un tiempo más extenso para concretarse, son los que emplearán como materia prima el etano, el componente más escaso del gas (sólo representa el 12% de este), que actualmente se desaprovecha, pues al no contarse con la tecnología requerida, simplemente se quema.
Llevarlos a cabo obligará a separar previamente ambos compuestos, para lo cual se requerirá construir una planta que efectúe tal proceso.
En las Malvinas se puede cambiar la de-etanizadora por una demetanizadora para retirar etano como líquido y transportarlo a Pisco para fraccionarlo (También se requeriría una columna adicional)
Hace mucho se publicó como en Planta Malvinas se puede separar etano con ciertas modificaciones, que básicamente consisten en convertir la deetanizadora en una demetanizadora con la tecnología que allí se aplica (Criogenic Reboiler Stripper).”
Fig.1- Modificaciones a Malvinas para segregar etano como LNG
Una vez instalada la demetanizadora en Planta Malvinas, se tendría la siguiente distribución de hidrocarburos en Malvinas al inicio del sistema de poliductos y gasoductos que existirían allí.
Una vez instalada la demetanizadora en Planta Malvinas, se tendría la siguiente distribución de hidrocarburos en Malvinas al inicio del sistema de poliductos y gasoductos que existirían allí.
Fig.2- Hidrocarburos a la salida de Malvinas
Entonces se tiene que a la salida de Malvinas existirían 4 corrientes:
C1, C2 para transporte a Lima
C1, C2 para transporte a Melchorita
C1, C2 para transporte al Sur del Perú
C2, C3, C4, C5, C6+ para transporte a la costa.
IV.- LOCALIZACION DE LA INDUSTRIA PETROQUMICA DEL ETANO.
Teniendo ya resuelto el suministro de etano líquido (en Malvinas), se debe ahora donde de llevarlo para implantar la petroquímica.
Para responder esta inquietud se debe mirar la cadena de suministro de las poliolefinas (petroquímica del etano). Esta se muestra en la figura No.3
Entonces se tiene que a la salida de Malvinas existirían 4 corrientes:
C1, C2 para transporte a Lima
C1, C2 para transporte a Melchorita
C1, C2 para transporte al Sur del Perú
C2, C3, C4, C5, C6+ para transporte a la costa.
IV.- LOCALIZACION DE LA INDUSTRIA PETROQUMICA DEL ETANO.
Teniendo ya resuelto el suministro de etano líquido (en Malvinas), se debe ahora donde de llevarlo para implantar la petroquímica.
Para responder esta inquietud se debe mirar la cadena de suministro de las poliolefinas (petroquímica del etano). Esta se muestra en la figura No.3

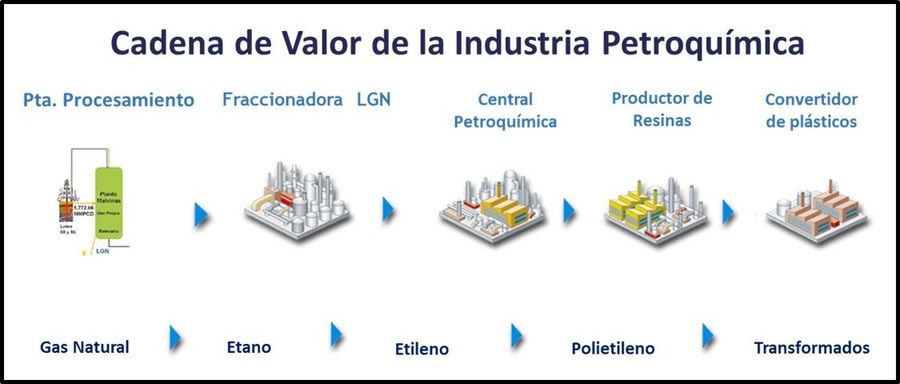

Fig.3- Cadena suministro industria poliolefinas
Se observa que se requiere separar el etano de los demás componentes de los Líquidos de Gas Natural. Esto se suele hacer en una columna deetanizadora ubicada usualmente en una Planta Fraccionadora donde también se obtiene GLP (propano y butano) y gasolina natural.
Luego cerca de la separación del etano se instala el complejo petroquímico constituido por una craqueador, donde se obtiene polietileno y la plantas de polimerización donde se suele producir: Polietileno lineal de baja densidad, polietileno de alta densidad y cloruro de polivinilo. Finalmente se encuentran los clusters con la industria manufacturera (Transformados).
¿Cuál es el sistema logístico para el transporte de gas natural y líquidos de gas natural?
Esto se muestra en las Figura 4 y 5.
Se observa que se requiere separar el etano de los demás componentes de los Líquidos de Gas Natural. Esto se suele hacer en una columna deetanizadora ubicada usualmente en una Planta Fraccionadora donde también se obtiene GLP (propano y butano) y gasolina natural.
Luego cerca de la separación del etano se instala el complejo petroquímico constituido por una craqueador, donde se obtiene polietileno y la plantas de polimerización donde se suele producir: Polietileno lineal de baja densidad, polietileno de alta densidad y cloruro de polivinilo. Finalmente se encuentran los clusters con la industria manufacturera (Transformados).
¿Cuál es el sistema logístico para el transporte de gas natural y líquidos de gas natural?
Esto se muestra en las Figura 4 y 5.

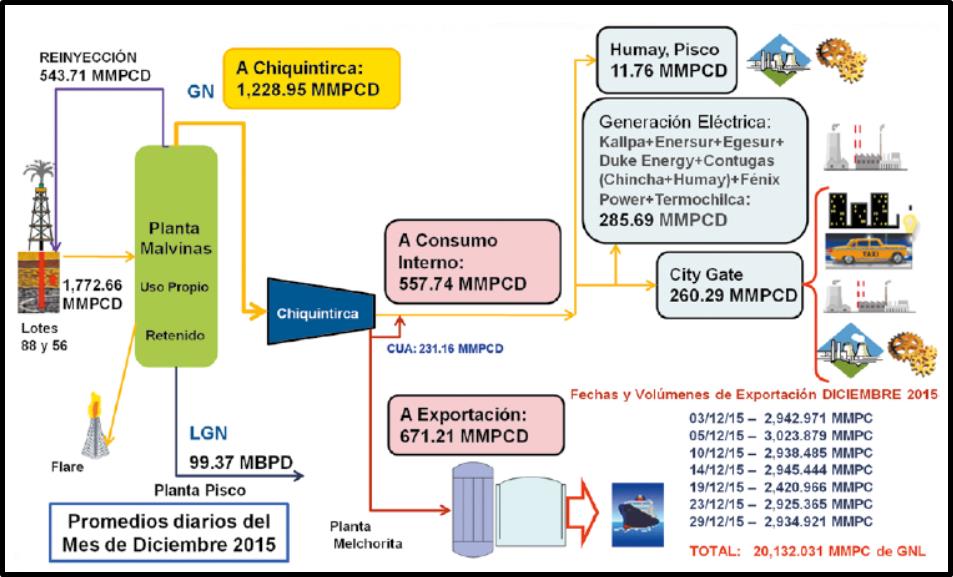

Fig.4- Sistema de gas natural (LGN) de Camisea

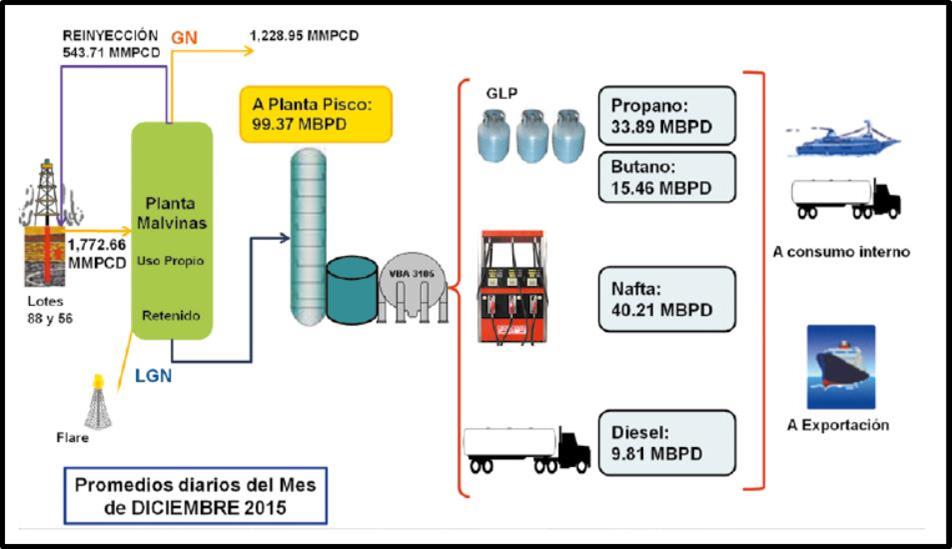

Fig. 5.-Sistema líquidos del gas natural (LGN) de Camisea
Al estar paralizado el Gasoducto del Sur es un buen momento para repensar la ubicación de la petroquímica de poliolefinas.
Cuando se modifique Malvinas para poder separar el etano como líquido, resultará natural enviar los líquidos a la Planta Lobería.
En Planta de Fraccionamiento de la Lobería sólo habría que añadir una de- etanizadora antes del tren de separación inicial. El esquema de procesos quedaría según se muestra en la Figura 6
Al estar paralizado el Gasoducto del Sur es un buen momento para repensar la ubicación de la petroquímica de poliolefinas.
Cuando se modifique Malvinas para poder separar el etano como líquido, resultará natural enviar los líquidos a la Planta Lobería.
En Planta de Fraccionamiento de la Lobería sólo habría que añadir una de- etanizadora antes del tren de separación inicial. El esquema de procesos quedaría según se muestra en la Figura 6

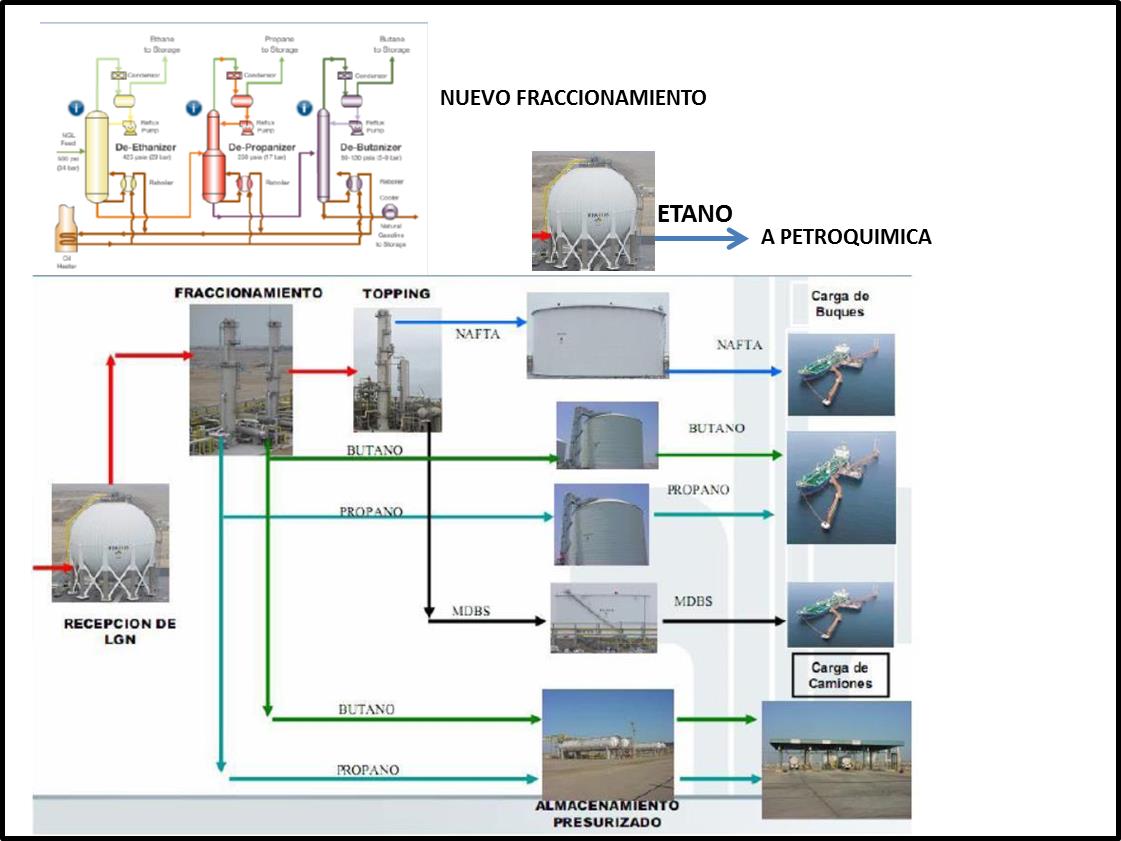

Fig. 6.- Modificaciones de procesos a Planta Fraccionamiento Lobería para acomodar petroquímica etano
Una vez obtenido el etano en Pisco, se llega a la necesidad de donde instalar el complejo petroquímico.
Para ello se tienen dos proyectos uno existente y uno en desarrollo:
Complejo de Melchorita en Cañete para la manufactura de Gas Natural Licuefactado propiedad de Perú LNG.
Este complejo en operación desde el año 2010, se encuentra a 170 kilómetros de Lima en la ruta Pisco lima (Carretera Panamericana).
El complejo cuenta con todos los offsites requeridos: suministro de gas natural, agua desalinizada, puerto carreteras, asimismo tiene poblaciones desarrolladas relativamente cercanas.
La figura 7 muestra el complejo de Perú LNG.
Una vez obtenido el etano en Pisco, se llega a la necesidad de donde instalar el complejo petroquímico.
Para ello se tienen dos proyectos uno existente y uno en desarrollo:
Complejo de Melchorita en Cañete para la manufactura de Gas Natural Licuefactado propiedad de Perú LNG.
Este complejo en operación desde el año 2010, se encuentra a 170 kilómetros de Lima en la ruta Pisco lima (Carretera Panamericana).
El complejo cuenta con todos los offsites requeridos: suministro de gas natural, agua desalinizada, puerto carreteras, asimismo tiene poblaciones desarrolladas relativamente cercanas.
La figura 7 muestra el complejo de Perú LNG.

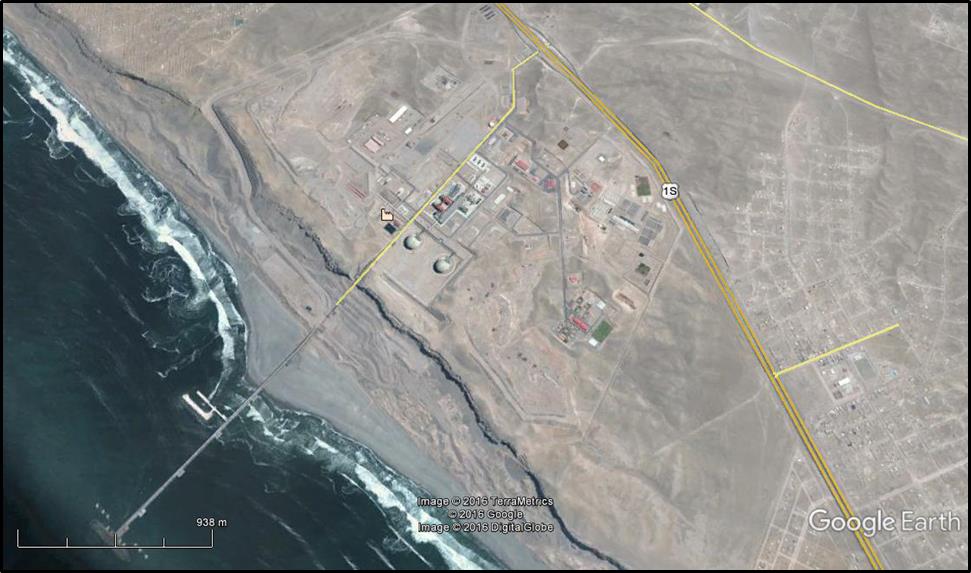

Fig. 7.- Complejo Perú LNG en Cañete
Ya se indicó en un artículo anterior que este sería un buen lugar para establecer la petroquímica del etano en el Perú.
La ventaja de esta ubicación proviene del segundo proyecto al que se hace mención líneas arriba.
Proyecto de Ducto GLP Pisco Lima. Proinversión, agencia de promoción de la inversión privada en Perú viene promocionando al construcción de u ducto de GLP entre Pisco (247 km al Sur de Lima) que iniciará su recorrido precisamente en Planta Fraccionamiento de Lobería y Lima (Leer http://www.proinversion.gob.pe/RepositorioAPS/0/2/JER/PPT_CARTERA_Y_PROYECTOS/ppt%20proyectos%20proinversion_10%2003%202015.pdf),
Proinversión presenta el Sistema de Abastecimiento de GLP para Lima y Callao, que consiste en dar en concesión del diseño, financiamiento, construcción, operación y mantenimiento de un sistema de transporte de GLP desde el productor (Pisco) hasta el sur de Lima.
Para ello el inversionista debe diseñar, financiar, construir, operar y mantener un Sistema de Abastecimiento de GLP, que garantice la continuidad del suministro de dicho combustible para Lima y Callao. Al término de la concesión, el sistema será transferido al Estado Peruano.
El Proyecto de Proinversión consiste en que el inversionista prestará, en el marco del contrato de concesión que se suscriba, el servicio de transporte, almacenamiento y despacho de GLP para los diversos usuarios de Lima y Callao, para lo cual deberá implementar la infraestructura indispensable para prestar dicho servicio; siempre que se preserve el objetivo estratégico de brindar seguridad energética al suministro de GLP a Lima y Callao.
La infraestructura mínima que deberá implementar, como parte de la concesión, en cada ciudad será:
• Sistema de transporte de GLP desde Pisco hasta Lima.
• Planta de Almacenamiento de GLP en la zona sur de Lima.
• Sistema de despacho de GLP en la zona sur de lima.
El almacenamiento de GLP será una reserva estratégica para abastecer el mercado de Lima y Callao en caso de alguna contingencia. El esquema planteado se muestra en la Figura 8.
Ya se indicó en un artículo anterior que este sería un buen lugar para establecer la petroquímica del etano en el Perú.
La ventaja de esta ubicación proviene del segundo proyecto al que se hace mención líneas arriba.
Proyecto de Ducto GLP Pisco Lima. Proinversión, agencia de promoción de la inversión privada en Perú viene promocionando al construcción de u ducto de GLP entre Pisco (247 km al Sur de Lima) que iniciará su recorrido precisamente en Planta Fraccionamiento de Lobería y Lima (Leer http://www.proinversion.gob.pe/RepositorioAPS/0/2/JER/PPT_CARTERA_Y_PROYECTOS/ppt%20proyectos%20proinversion_10%2003%202015.pdf),
Proinversión presenta el Sistema de Abastecimiento de GLP para Lima y Callao, que consiste en dar en concesión del diseño, financiamiento, construcción, operación y mantenimiento de un sistema de transporte de GLP desde el productor (Pisco) hasta el sur de Lima.
Para ello el inversionista debe diseñar, financiar, construir, operar y mantener un Sistema de Abastecimiento de GLP, que garantice la continuidad del suministro de dicho combustible para Lima y Callao. Al término de la concesión, el sistema será transferido al Estado Peruano.
El Proyecto de Proinversión consiste en que el inversionista prestará, en el marco del contrato de concesión que se suscriba, el servicio de transporte, almacenamiento y despacho de GLP para los diversos usuarios de Lima y Callao, para lo cual deberá implementar la infraestructura indispensable para prestar dicho servicio; siempre que se preserve el objetivo estratégico de brindar seguridad energética al suministro de GLP a Lima y Callao.
La infraestructura mínima que deberá implementar, como parte de la concesión, en cada ciudad será:
• Sistema de transporte de GLP desde Pisco hasta Lima.
• Planta de Almacenamiento de GLP en la zona sur de Lima.
• Sistema de despacho de GLP en la zona sur de lima.
El almacenamiento de GLP será una reserva estratégica para abastecer el mercado de Lima y Callao en caso de alguna contingencia. El esquema planteado se muestra en la Figura 8.

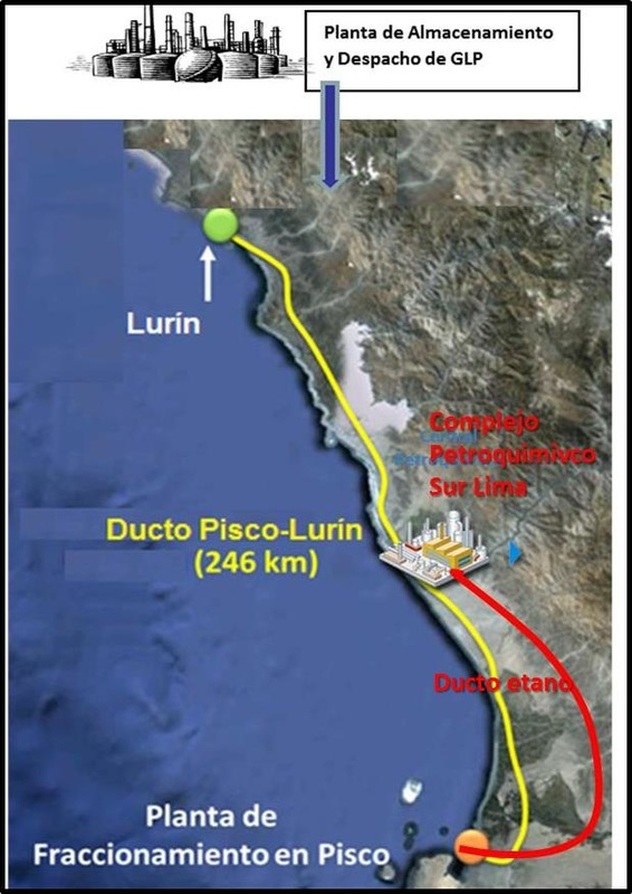

Fig. 8.- Ubicación Complejo Petroquímico Etano adyacente a Perú LNG
Se propone la instalación de un ducto para transporte de etano líquido desde la Lobería hasta el Complejo Petroquímico del Sur de Lima en Melchorita. Se aprovecha la concesión y los derechos de vía del ducto de GLP. Incluso se pueden licitar como un solo Proyecto por parte de Proinversión.
Detalles ingenieriles del complejo petroquímico se darán en un próximo artículo. En este se completarán las ideas.
Industria Manufacturera:
La verdadera agregación de valor ocurre cuando se hace manufactura de plásticos. Según un trabajo de Braskem del 2012, la agregación de valor es la siguiente:
Se propone la instalación de un ducto para transporte de etano líquido desde la Lobería hasta el Complejo Petroquímico del Sur de Lima en Melchorita. Se aprovecha la concesión y los derechos de vía del ducto de GLP. Incluso se pueden licitar como un solo Proyecto por parte de Proinversión.
Detalles ingenieriles del complejo petroquímico se darán en un próximo artículo. En este se completarán las ideas.
Industria Manufacturera:
La verdadera agregación de valor ocurre cuando se hace manufactura de plásticos. Según un trabajo de Braskem del 2012, la agregación de valor es la siguiente:

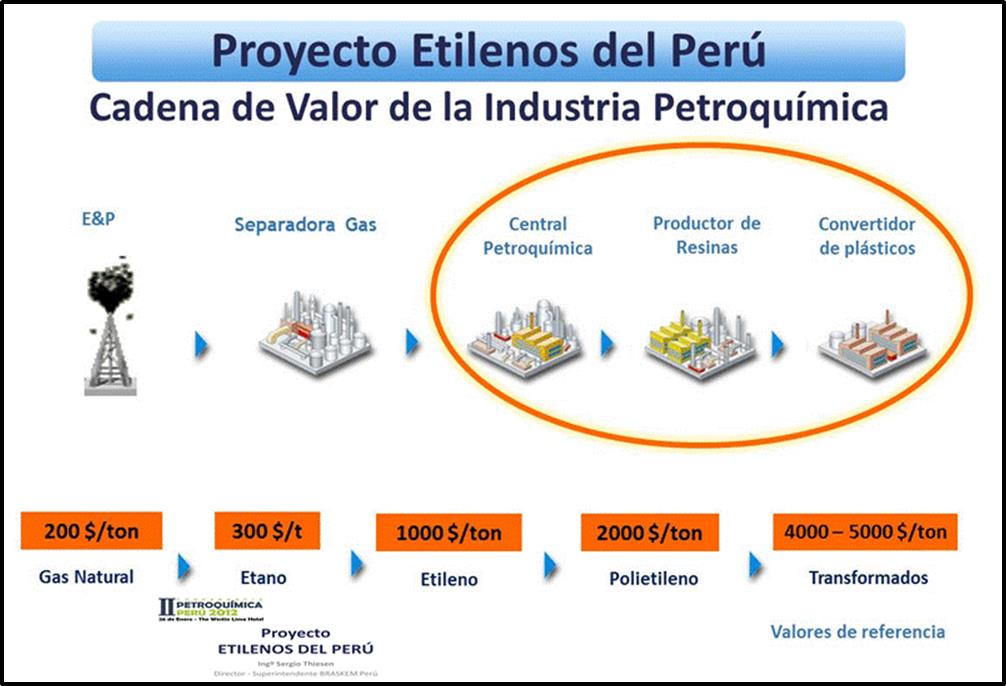

Fig. 9.- Agregación de valor de la industria petroquímica del etano
Se propone instalar un Cluster de manufactura de plásticos en la Ciudad de Chincha a menos de 50 kilómetros al sur de Cañete en el Departamento de Ica. Esta ciudad ya es un cluster de confecciones textiles.
La instalación de esta industria petroquímica y su transformación permitirá poner en valor el etano que dispone Perú.
V.- A MANERA DE CONCLUSION.
La aparente dificultad de continuar con el desarrollo del Gasoducto del Sur permite repensar el desarrollo de la petroquímica del etano, asignado de manera política e incorrecta al Sur del Perú.
Se propone para la discusión técnica lo siguiente:
Se propone instalar un Cluster de manufactura de plásticos en la Ciudad de Chincha a menos de 50 kilómetros al sur de Cañete en el Departamento de Ica. Esta ciudad ya es un cluster de confecciones textiles.
La instalación de esta industria petroquímica y su transformación permitirá poner en valor el etano que dispone Perú.
V.- A MANERA DE CONCLUSION.
La aparente dificultad de continuar con el desarrollo del Gasoducto del Sur permite repensar el desarrollo de la petroquímica del etano, asignado de manera política e incorrecta al Sur del Perú.
Se propone para la discusión técnica lo siguiente:
- Modificar Planta Procesamiento de Malvinas de manera que todo el etano que se requiera para el desarrollo de la petroquímica de etano pase a la corriente de LNG que se envía a Lobería.
- Instalar trenes de de-etanizado de la corriente de LGN en Planta Fraccionamiento Lobería de manera de obtener una corriente de etano petroquímico en Pisco.
- Desarrollar el Proyecto de Gasoducto GLP Pisco a Lima añadiendo un ducto de etano de Pisco a Melchorita
- Desarrollar el Complejo Petroquímico del Sur (petroquímica del etano) en Melchorita en Cañete al Sur de Lima.
- Discutir el tamaño y producción del complejo petroquímico de Melchorita
- Desarrollar un Clúster manufacturero de plásticos en Chincha.
- Potenciar el puerto de Pisco para la exportación de la producción del Complejo Petroquímico del Sur y de clúster manufacturero de Chicha.
- Desarrollar la química del metano en Ilo/Matarani.
